Schwenkbiegen

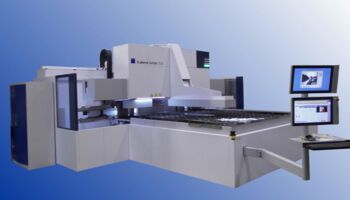

TruBend Center 7030

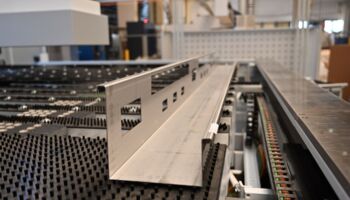

Mit dem vollautomatischen Biegezentrum TBC7030 können komplexe Biegeteile hergestellt werden. Der solide Gesamtaufbau und die Kontrollmöglichkeiten während des Biegevorgangs garantieren eine sehr hohe Genauigkeit. Der automatische Werkzeugwechsler ermöglicht eine wirtschaftliche Fertigung.

Leistungsmerkmale

  • vollautomatisch
  • abdruckfreies Biegen
  • kleine und große Biegeradien möglich
  • perfekte Winkel durch ACB-Lasermodul
  • lange oder kurze Biegeschenkel
  • negative und positive Kantungen
  • Rotations- und 2-Achs- Teilemanipulator

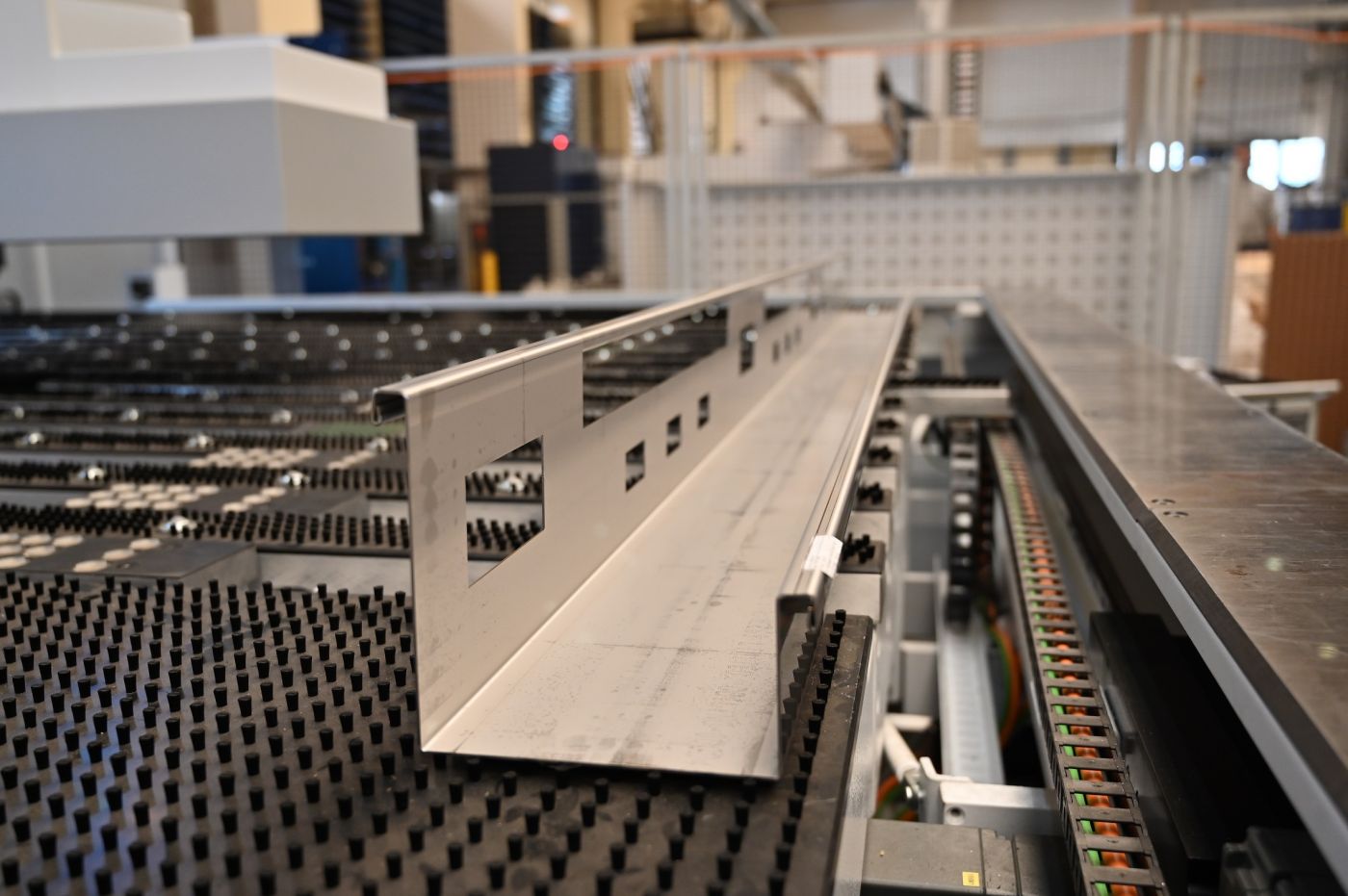

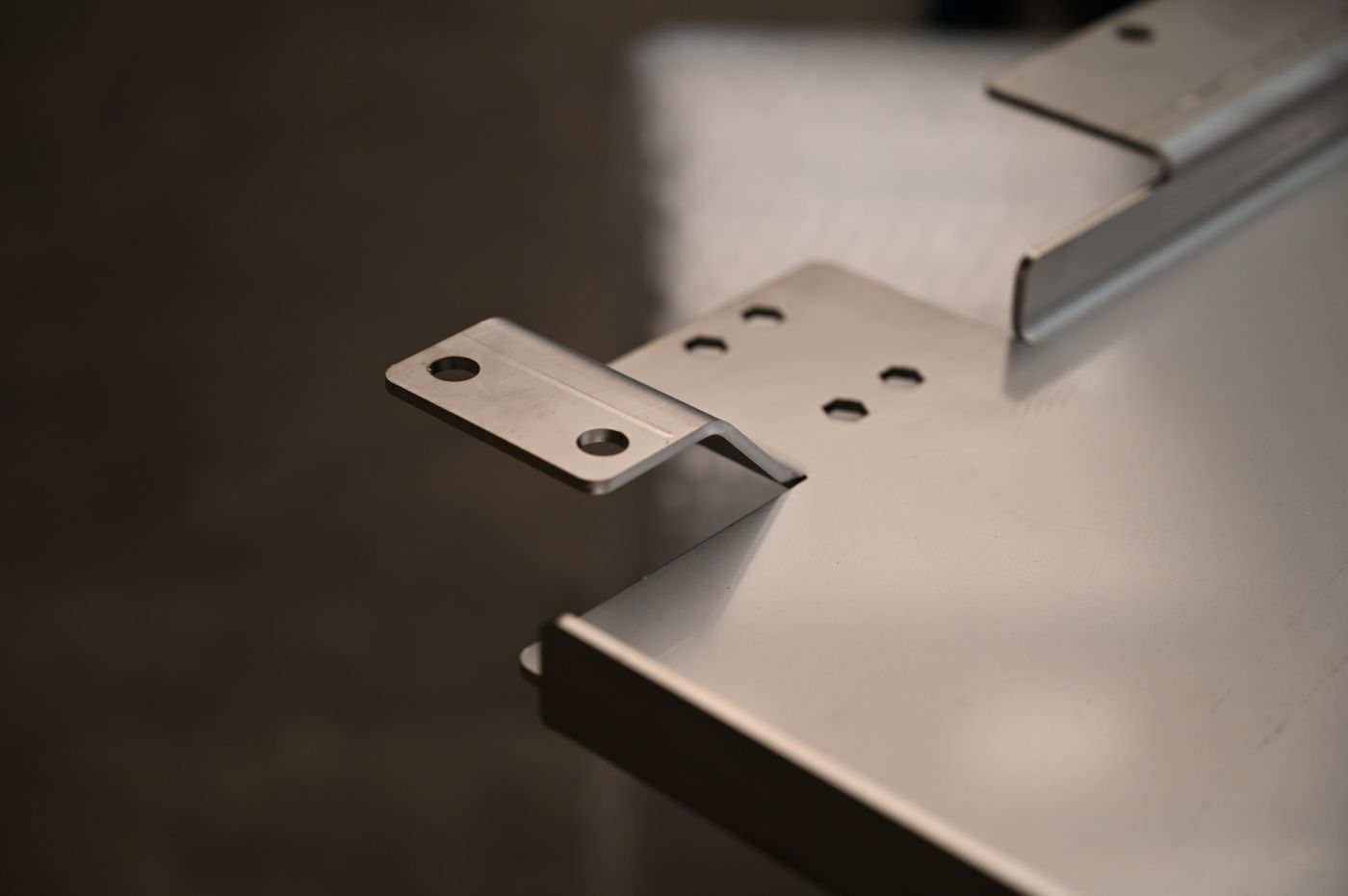

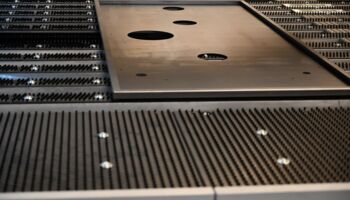

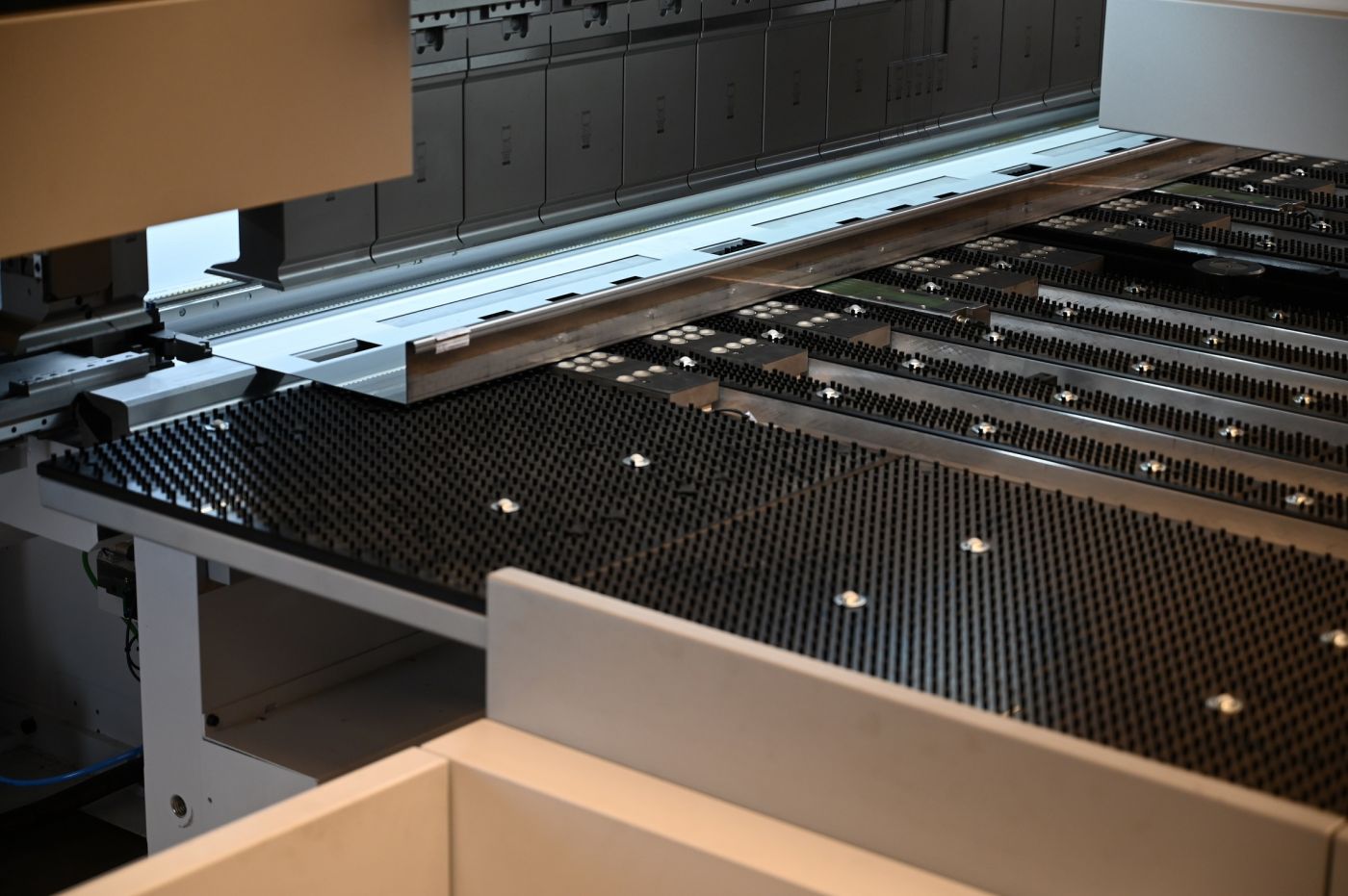

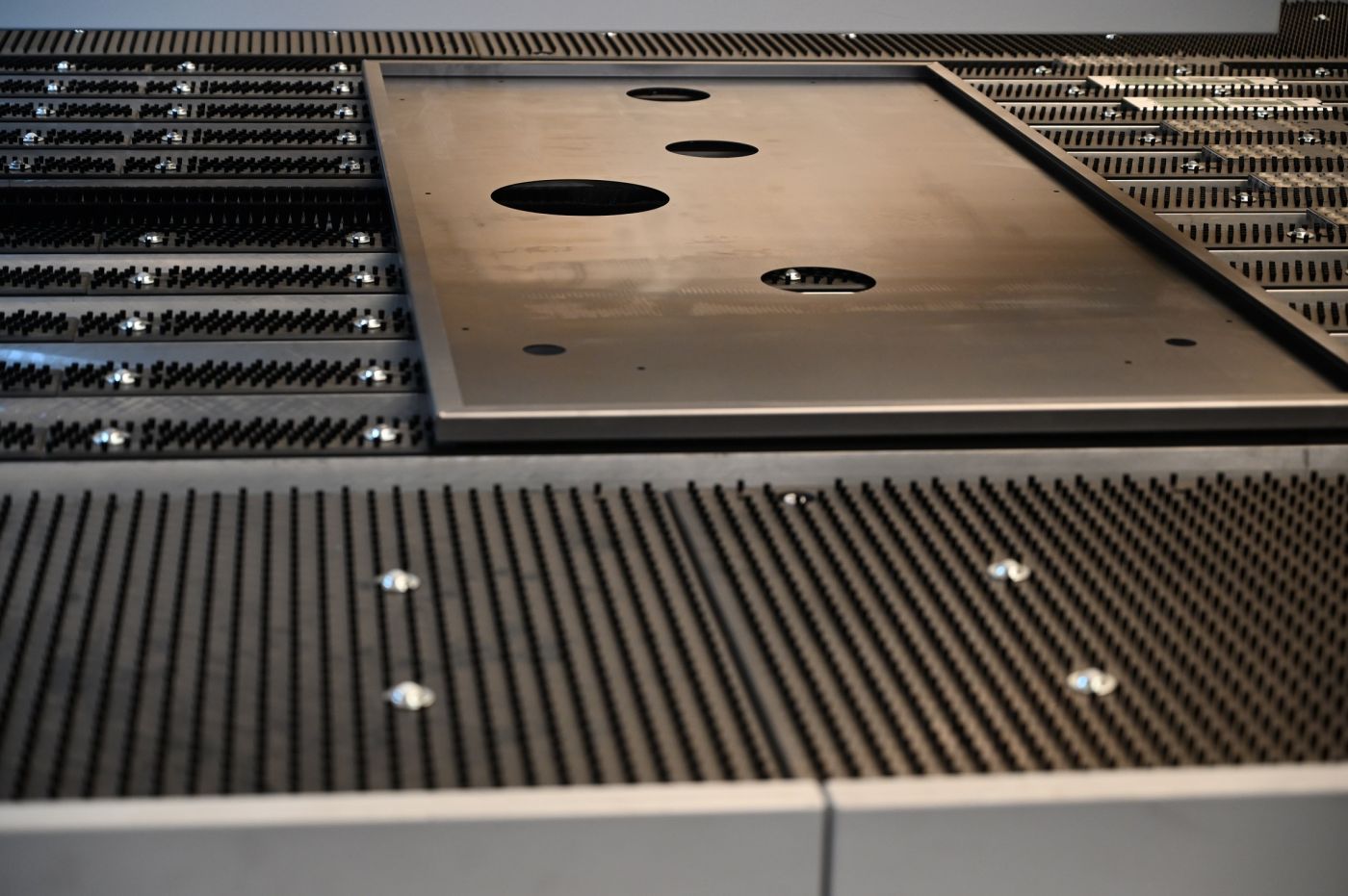

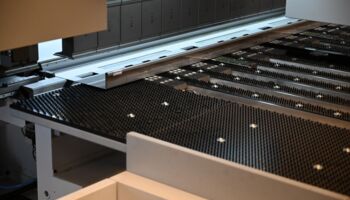

Für Biegungen an verschiedenen Seiten fixiert der Rotationsteilemanipulator die Platine und dreht sie in Position – mit Achsgeschwindigkeiten bis 3000 mm/s. Obere und untere Biegewerkzeuge sind direkt auf der Kantschwinge montiert. Beim Biegevorgang bewegt sich nur das Werkzeug, das Bauteil bleibt in horizontaler Position. Wannen mit Innenkanten können mit Horn-Niederhaltern gefertigt werden. Für sehr schmale Profile oder Bauteile mit Umformungen nahe der Biegelinie wird ein einschwenkbares Niederhalterwerkzeug verwendet. Um Laschen oder versetze Kanten zu biegen wird ein zusätzliches Biegewerkzeug gerüstet. Magnet- und Vakuumgreifermodule sorgen während der Bearbeitung für eine sichere und kratzerarme Werkstückpositionierung.

Technische Daten



Blechdicke:

0,5 bis 3,0 mm Baustahl

0,5 bis 4,0 mm Aluminium

0,5 bis 2,2 mm Edelstahl

Teilegröße:

Großformat 1.500 x 3.000 mm





TruBend Center 7030

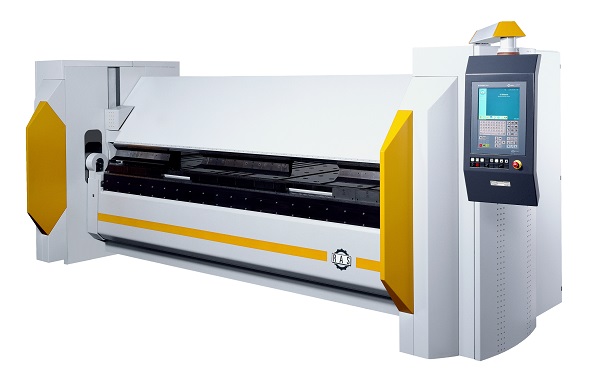

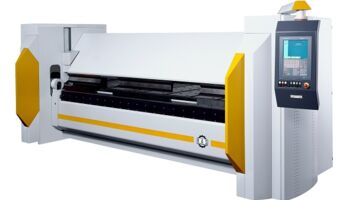

Schwenkbiegemaschine GIGAbend RAS 76.30

Mit der CNC-gesteuerten Schwenkbiegemaschine GIGAbend RAS 76.30 können variantenreiche Blechteile schnell und in perfekter Qualität hergestellt werden.

Leistungsmerkmale

  • abdruckfreies Biegen

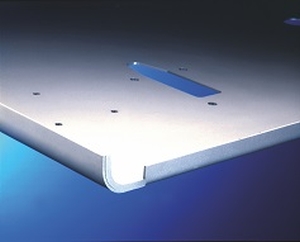

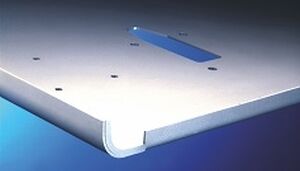

  • enge oder große Biegeradien möglich
  • Zudrücken mit 120 Tonnen Spannkraft
  • lange oder kurze Biegeschenkel
  • intelligentes Bombiersystem

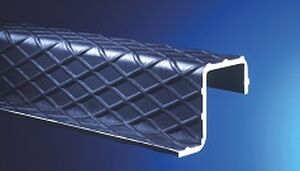

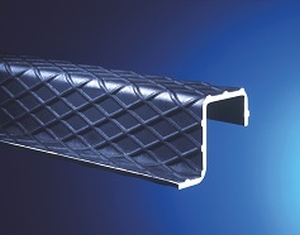

  • Biegen von Warzen- und Tränenblech

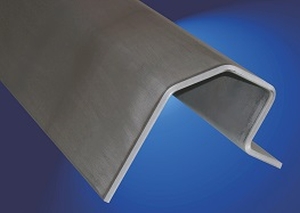

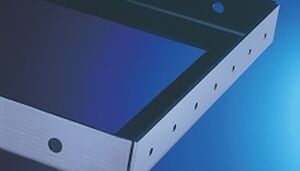

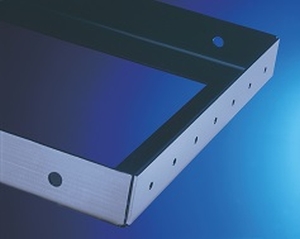

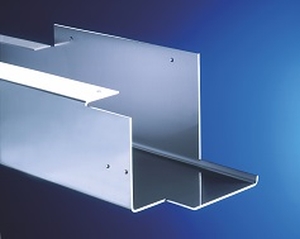

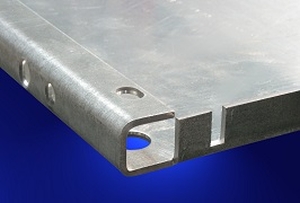

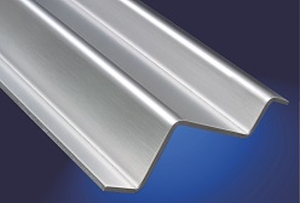

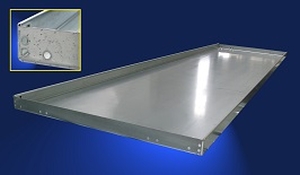

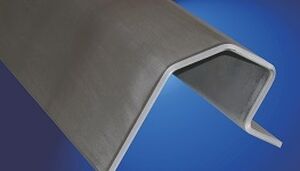

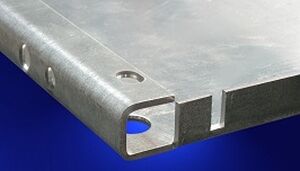

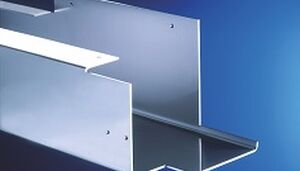

Bei einer Arbeitslänge von 3.200 mm können 6 mm dicke Baustahlbleche oder 4 mm dicke Edelstahlbleche gebogen werden. Mit bis zu 120 Tonnen Spannkraft sind auch bei dickeren Blechen ausreichend Reserven für das Zudrücken von Umschlägen und das sichere Halten bei engen Biegeradien vorhanden. Für die Herstellung von Kassetten, Maschinenverkleidungen, Zargen, Kästen und Schränken ist die GIGAbend eine optimale Maschine. Das intelligente Bombiersystem gleicht die Durchbiegung der Biegewange automatisch aus und garantiert genaue Biegeergebnisse. Großformatige Teile werden schonend auf einem hinteren Anschlagsystem mit einer Tiefe von 3.050 mm positioniert. Eine automatische Drehpunktverstellung der Biegewange sichert erstklassige Biegeradien, egal ob scharfkantig oder soft.
